小型断路器是用于低压电气设备，保护导体、开关及电器，防止过载和断路的。它们能够满足与电气设备相关的各种条件，代表了各个行业中技术性能及经济性最佳的解决方案，广泛应用于工业、政府设施高技术公共设施及家电等行业。它们是按照现行国际标准（IEC60898）制造的，分为7个产品系列，覆盖范围为电流0.3A~125A，电压230/400V，同时可按与之相关的附件及辅助开关进行分类。它们用搭锁安装在符合EN50022及DIN46277标准的35mm的对称护拦上。

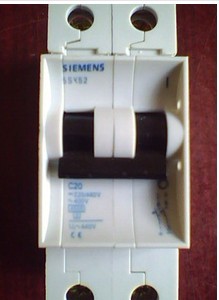

----西门子5S系列小型断路器主要用于配电线路、负载、照明等电器设备的过载及短路保护等。（下图为小型断路器的外观〕
结构及功能部件（见下图）
----------------(1)组合型接线端子；
----------------(2)用于过载保护的热双金属片；
----------------(3)用于短路保护的电磁脱扣器；
----------------(4)机械锁定和手柄装置；
----------------(5)触头系统；
----------------(6)快速灭弧系统；
----------------(7)外壳和卡轨部件。
主要功能特点：
----1. 采用漏斗式组合型接线端子使接线简单可靠；可方便地连接汇流母线排，并可以通过附加接线端子使进线或出线的端子容量达35mm2
----2. 触头系统采用银合金材料(银锡或银石墨)，真正做到了无熔焊。
----3. 采用快速灭弧系统，由动触头锁定片、引弧导板、磁吹金属片和金属灭弧栅片等部件构成。灭弧室中有多达13片的金属栅片，可迅速将电弧熄灭，平均短路分断时间仅为3.7 ms。
----4. 能量限制等级比 3 还要高(能量值仅为等级 3 的50%)。
----5. 选择性配合保护好。可与上级的熔断器，塑壳式断路器等产品形成良好的选择性保护。
----6. 断路器均能满足IEC898的标准，分断能力最高可达10KA（如用于工业IEC947－2标准最高达25KA
----7. 断路器脱扣特性有A、B、C、D四种，额定电流范围从0.3－125A。可以适用于各种不同的使用范围。
----8. 断路器的外壳采用热固性材料制成，具有很高的耐热性和抗冲击强度，绝缘强度高。
----9. 断路器外形为标准模数化结构，体积小重量轻；安装部件采用金属片和弹簧，可以安全牢固地卡装在35mm的标准导轨上。
----10. 断路器可与多种附件相连接，如用于手柄锁定的锁定装置，它可以防止无关人员去操作断路器，另外还有辅助开关、故障报警开关、分励脱扣、欠压脱扣等附件可供选择。
基本参数与技术特性：
•额定工作电压：AC230/400V（最大至AC250/440V）; DC220/440V
•额定工作电流：0.3-125A
•极数：1P,2P,3P,4P,1P+N,3P+N
•脱扣特性：A,B,C,D
•分断能力：4.5KA, 6KA, 10KA (包括直流)
•符合标准：IEC898，GB10963以及 CCC安全认证等 4.外形尺寸： 宽度为18mm（1模数）的倍数
特点
•根据 IEC 898 标准，额定分断能力高达 10kA
•极好的限流作用和选择性
•脱扣特性为 A, B, C, D
•采用机械卡装的快速附件安装
•组合型接线端子可同时连接汇流排和馈线电缆
•根据 DIN VDE 0660 第 107 部分标准同时具有隔离功能 (5SP4)
•根据 EN 60 204 同时具有主开关功能 (5SP4)
•独立的开关位置指示器 (5SP4)
•根据 DIN VDE 01 006 第 100 部分标准可防止手指和手背触电脱扣特性 30C 室温时的脱扣特性
符合标准 脱扣特性 热力脱扣测试 电流低测试电流 高测试电流 脱扣时间
63A ≤In ≤125A 电磁脱扣测试电流保持 最迟脱扣 脱扣时间
IEC 898/EN 60898
DIN VDE 0641 第 11 部分 A 1.13xln 1.45xln >1h>2h
3xln ≥0.1s
B 1.13xln 1.45xln >1h>2h
5xln ≥0.1s
C 1.13xln 1.45xln >1h>2h
10xln ≥0.1s
D 1.13xln 1.45xln ≥1h>2h
20xln ≥0.1s
----在其它运行温度，每 10 度的温度差，延迟脱扣电流的变化大约为 5%，并且在低于 30C 时增加，高于 30C 时减少。
----对于 DC (直流)，瞬时脱扣极限电流以系数 1.2 增加。
5SM / 5SU系列漏电保护器
适用范围：
----主要用于配电线路及电器设备中，对直接或间接接触带电体（包括人体或生物体触电）而产生的漏电、火灾 事故以及绝缘遭到破坏等故障的保护（下图为漏电保护器的外观〕。
结构及功能部件（见下图）
•使用范围广，额定工作电流从16～80A，额定故障电流从10～500mA。
•漏电开关的外壳采用热固性材料制成，具有很高的耐热性和抗冲击强度，绝缘强度高。
•漏电开关外形为标准模数化结构，体积小重量轻；安装部件采用金属片和弹簧，可以安全牢固地安装 在35mm的标准导轨上。
•对于5SM系列漏电开关，采用漏斗式组合型接线端子使接线简单可靠；并可在下接线端子连接汇流母 线排。另外还可以在它的侧面加装辅助开关。
•对于5SU系列漏电开关，除具有漏电保护功能外还具有短路及过载保护功能，并且具有很强的限流能 力，能量限制等级高达 3 （5SU3747除外）。
•所有系列的产品均采用电磁式脱扣系统，无需辅助电压，使用更安全，且不受电压波动和气候环境等 因素的影响。
基本参数与技术特性：
•额定工作电压：AC125/230(1P+N) / AC230/400V(3P+N)
•额定工作电流：6-63A
•额定漏电电流：30～300mA,500mA,1000mA
•脱扣特性 (用于5SU)：B,C
•分断能力 (用于5SU)：4.5KA, 6KA, 10KA, 20KA
•极数：2P(1P+N)，4P(3P+N) VII. 符合标准：IEC1008， IEC1009，DIN VDE 0664等外形尺寸： 宽度为18mm（1模数）的倍数
电磁式剩余电流保护断路器 最新系列
•卓越的性能价格比•电磁式脱扣系统，元需辅助电压
•受环境气候，电压波动等的干扰小，脱扣精度高
•对于5SU系列带过电流保护的剩余电流保护断路器，具有很强的限流作用，能量限制等级为3
•触头系统采用无熔焊银合金材料
•带指触防护接线端子，并可连接汇流排（仅用于5SM系列）
•高阻燃及耐冲击塑料壳体和部件
•体积小重量轻，标准性模数化
•35mm导轨安装，方便妥当
•使用寿命长，大于10000次
•能反复操作，工作连续性提高
•品种及功能多样化，选用方便
•符合多个国家的标准认可
保护功能：
•漏电保护
•人身安全保护
•绝缘故障保护
•火灾事故保护
•过电流保护（仅用于5SU系列）
•直接接触带电体保护
•间接接触带电体保护
技术特点：
•额定电流16-224A
•额定漏电电流10-1000mA
•额定电压AC230/400/690V
•极数2极，3极，4极
•工作环境温度-25C-+45C
•防护等级室外IP20/IP40/IP54
•漏意电流类别AC,A,B
剩余电流保护断路器适用于0.01A,0.03A,0.1A,0.3A,0.5A,1A漏电电流，对30mA以上的暴露物及30mA以下的生物体能进行有效的保护，当断路器在安装时，运行设备必须可靠接地。以上三例为人体直接接触带电体的情况。一般人体手对手及手对脚的电阻为1000欧姆左右，这样对220/240V用设备而言，流经人体电流约为220mA，一般假设人体电阻为3000欧姆，这样对220V用设备而言，流径人体电流约为73mA。
|
