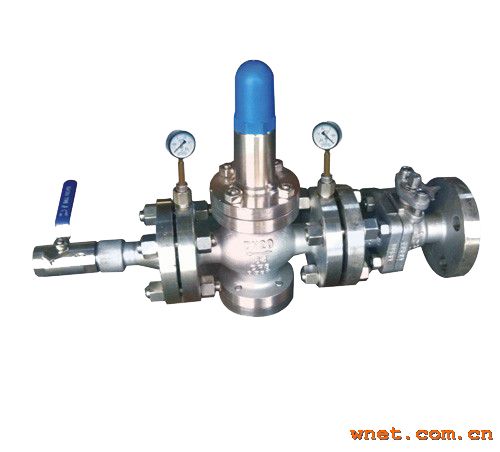

氧气专用阀组TYZ

    TYFZ煤气调压阀组 适用于炼铁厂高炉系统，通过对气体介质流量调节来保证炉顶压力稳定在一定范围内。安装于除尘装置(湿式除 尘或干式除尘)之后的净煤气管道上。也适用干其它对需要通过流量、压力调节保持稳定生产的气体介质管路系统。

TYFZ煤气调压阀组 结构特点及用途

      TYFZ煤气调压阀组 由ZAJW-1型自动调节蝶阀及常通管组成。在使用中一般用一台ZAJW-1型自动调节蝶阀通过DDZ型电动单元组 合仪表进行自动控制，其余二台（或三台）ZAJW-1型自动调节蝶阀由阀门配制的电动执行器通过仪表盘上的手动作器控制进行粗调，以达到对系统流量和压力之调节。TYFZ煤气调压阀组适用于高炉系统及其它需要通过流量、压力调节保持稳定生产的系统。
     TYFZ煤气调压阀组 安装在水平管道上时无方向要求，但常通管应置于阀组下方，以保证在系统温度下降时冷凝水的排出。安装在垂直管路上时应考虑电动执行器的工作位置。

主要外形及连接尺寸表

TYFZ煤气调压阀组

主要零件材料





零件名称

阀体

阀板

阀杆

连接筒

大小

法兰

密封垫

材料

碳素钢

碳素钢

合金钢

碳素钢

碳素钢

石棉橡胶



技术性能





阀组型号

介质温度℃

介质压力MPa

介质流量m3/h

阀门转角

备注

TYFZ-10

≤350

-0.05

-30000

0-90°

-

TYFZ-30

”

-0.07

48000-58000

0-90°

-

TYFZ-38

”

-0.07

68000-85000

0-90°

-

TYFZ-65

”

-0.1

111000-130000

0-90°

-

TYFZ-75

”

-0.15

137000-157000

0-90°

-

TYFZ-90

”

-0.2

170000

0-90°

-

TYFZ-100

”

-0.2

187000

0-90°

-

TYFZ-125

”

-0.25

205000

0-90°

-

TYFZ-135

”

-0.25

250500

0-90°

-
